Medina, Saudiarabien

Projektdetaljer

Produkter

Condair ML luftfuktning i rummet

Världens största system för evaporativ kylning

Condair har konstruerat, tillverkat och levererat ett sprutbaserat system för evaporativ kylning som sänker lufttemperaturen med upp till 10 °C på ett 15 hektar stort område i den saudiarabiska staden Medina.

Medina är islams näst viktigaste pilgrimsort och här finns en av världens största moskéer. Miljontals muslimer vallfärdar varje år till den saudiarabiska staden, där det är varmt och torrt året runt.

Innovativ kylning under Medinas solparaplyer

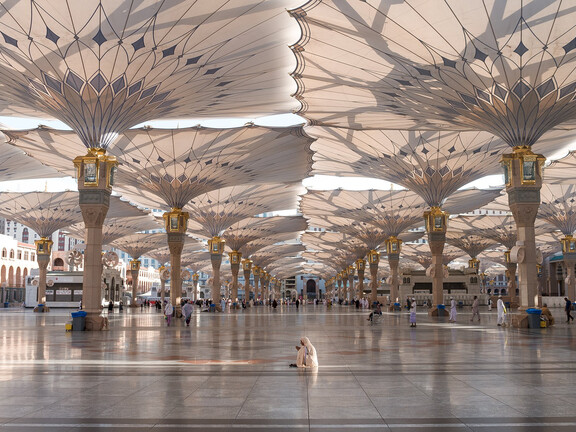

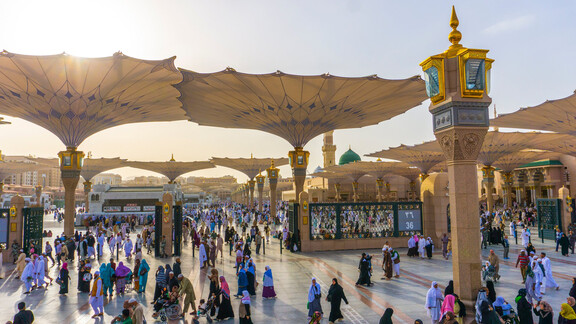

I solen stiger temperaturen ofta till 50 °C. För att ge besökarna på utomhusområdet större komfort har stora parasoller satts upp som skydd mot solen. Det finns totalt 250 parasoller, och varje parasoll ger skugga till ett område på cirka 600 m².

Under ett besök i USA såg kungen av Saudiarabien ett utomhusair conditioning-system som förångade vatten och därmed kylde luften. Kungen blev så entusiastisk över denna teknik att han ville installera ett liknande system under parasollerna i Medina.

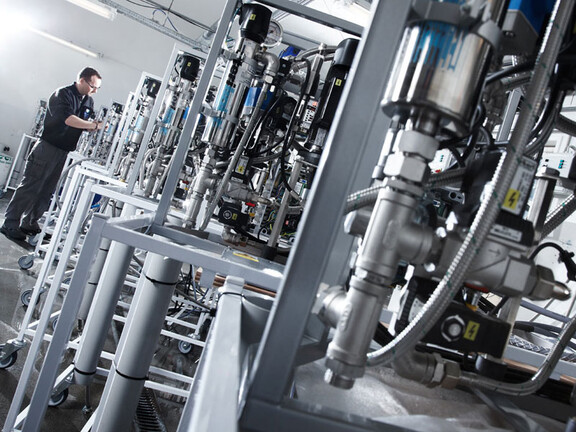

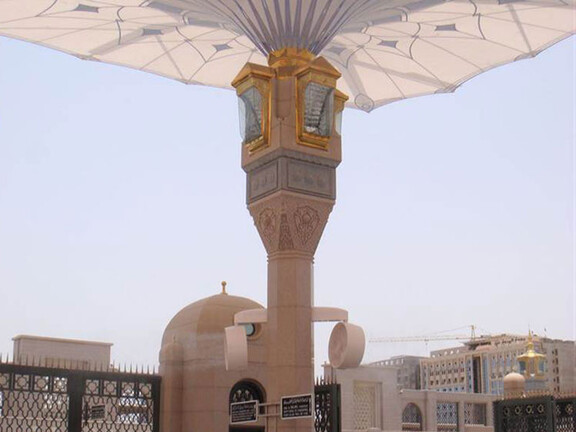

Leverantören av de stora parasollerna försökte först själv utveckla ett lämpligt system. När detta visade sig misslyckas vände han sig till Condair. Inom bara några månader hade leveransavtalet undertecknats. Condair utvecklade därefter specialkomponenterna, däribland en speciell pumpstation som kunde integreras i de enorma parasollerna. Dessa vattenpumpar är installerade på sex meters höjd direkt under belysningsarmaturerna. Förutom pumparna levererade Condair även sprutelementen som är monterade på ventilatorerna och sprutar ut förångat vatten.

Att hantera extrema förhållanden med storskalig kylning

Två av de största utmaningarna var kravet på en extremt låg ljudnivå och det begränsade utrymmet för installation av vattenpumparna.

Ytterligare utmaningar var de extremt höga omgivningstemperaturerna och de stränga hygienkraven på systemet. Hela systemet är konstruerat för drift vid omgivningstemperaturer upp till 60 grader Celsius.

Eftersom endast muslimer har tillträde till böneplatsen utbildade Condair installationsmekanikerna så att de själva kunde sköta både installationen av pumpstationerna och den nödvändiga hygienkontrollen för hela systemet. När alla system är i drift kan 50 000 liter vatten per timme förångas. Detta resulterar i en behaglig och märkbar temperatursänkning på upp till 10 °C över hela området.

Efter att prototyperna hade godkänts i slutet av 2010 tillverkades alla 250 pumpstationer under våren 2011. Installationen slutfördes i augusti 2011 och sedan dess har pilgrimer på platsen kunnat njuta av svalare lufttemperaturer tack vare världens största utomhusbaserade evaporativa kylningssystem.

Condair ML

Condair ML-serien är ett högtrycksbefuktningssystem som sprayer vatten direkt i rummet med hjälp av fina munstycken. Det ger effektiv luftfuktning och evaporativ kylning med låg energiförbrukning, tyst drift och minimalt underhåll – perfekt för industriella och kommersiella miljöer.
