Milwaukee Public Museum, fjärilsvivarium, USA

Projektdetaljer

Branscher

Museer och konstgallerier

Teknik

Luftfuktning med tryckluft i rummet

Condair är en luftbefuktare som fuktar en värld av fjärilar

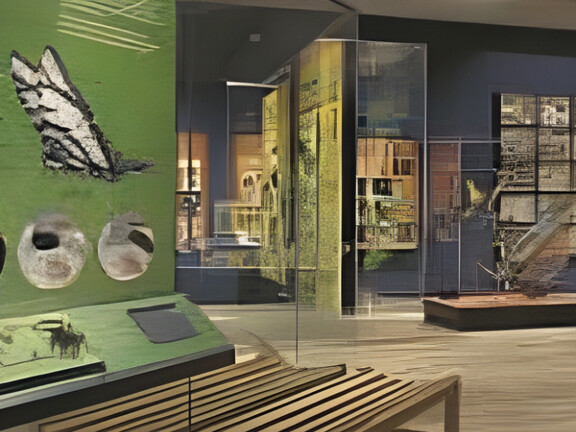

Inne i Milwaukee Public Museum finns den enastående utställningen Butterfly Vivarium. Den rankas som en av de två bästa fjärilsutställningarna i Nordamerika och har utformats som en öppen upplevelse där besökarna kan interagera med fjärilarna medan de går genom den 75 fot långa simulerade tropiska regnskogsmiljön. I denna anläggning flyger en stor variation av fjärilsarter, som är inhemska i de central- och sydamerikanska djunglerna, fritt bland besökarna och landar ibland till och med på dem – även om de inte får ta med sig fjärilarna hem!

För att fjärilarna ska kunna fortsätta att trivas i denna nordliga utpost, där naturen skapar säsongsmässiga temperaturer som varierar från cirka 100º F till minus 20º F, var arkitekterna och miljöingenjörerna tvungna att utforma ett system som kunde ignorera vad som än hände utanför.

De var inte bara tvungna att hålla lufttemperaturen på en jämn nivå på 80 degrees F, dag som natt, utan de måste också hålla luftfuktigheten i hela området konstant på 80 %, även när yttre förhållanden påverkade fuktigheten i luften som pumpades in i byggnaden från utsidan. Och luften inne i utställningen måste recirkuleras helt var 15:e till 20:e minut utan att skapa någon märkbar luftström. Fjärilarna lever endast i sitt flygande tillstånd i några veckor och de kräver optimala levnadsförhållanden för att trivas och föröka sig. Precis som i sagan om Guldlock och de tre björnarna gillar de inte att det är för kallt eller för varmt, eller för fuktigt eller för torrt – de vill att det ska vara ”precis lagom”!

Dessutom fanns FDA, som har strikta bestämmelser gällande växter och djur som är inhemska i exotiska regioner och har förts in i USA. De måste hållas säkert inneslutna i områden där de inte kan smitta amerikansk boskap eller vegetation. Fjärilarna måste stanna kvar i sin konstgjorda regnskog och inte kunna ta sig ut!

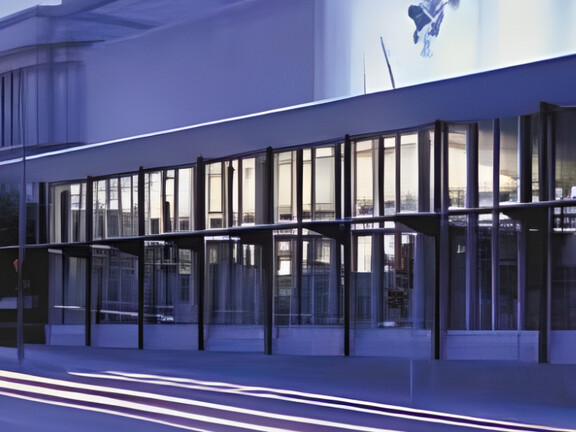

Man enades om en konstruktion som uppfyllde alla dessa miljö- och myndighetskrav. Den gjorde det också möjligt för museet att använda vivariet som ett skyltfönster in mot museet för förbipasserande ute på den livliga Wells Street, mitt i stadskärnan.

I grunden är konstruktionen en tät, tresidig rektangel med dubbla glasväggar och tak, med innermått på cirka 75 fot i längd och 20 fot i djup. Mellan de inre och yttre glasväggarna finns ett utrymme på cirka 2 fot som innehåller automatiska, elektroniskt styrda mekaniska solskydd som reagerar på förändringar i solintensiteten. Detta utrymme hålls med forcerad luft vid en temperatur på 80 degrees F., vilket skapar ett isolerande skydd mot förändringar i den yttre miljön, oavsett om det blir för varmt eller för kallt ute. Detta isolerar effektivt det inre från alla yttre klimatpåverkan och eliminerar både isbildning och kondensation på yttre och inre glasytor. När det inre utrymmet effektivt hade kapslats in riktades nu uppmärksamheten mot värme-, air conditioning- och befuktningssystemen som skulle reglera och upprätthålla inomhusluften på lämpliga nivåer. Denna utrustning måste vara ytterst tillförlitlig och känslig för varje liten förändring i behovet, samt leverera luftfuktighet exakt och effektivt året runt.

Ett Condair-spraydysa-system med finfördelning, som försörjer och styr 16 strategiskt placerade munstycken, installerades i anläggningen. Varje munstycke är individuellt inställt för att upprätthålla dimbildningsmönster som ger jämn luftfuktighet i hela utrymmet. Munstyckena är tillverkade av rostfritt stål 316 och har självrengörande stift för att minimera underhållet. Timern för rengöringsstiftet är justerbar för att anpassas efter vattenkvaliteten. Dimman från munstyckena skapar dessutom en regnskogskänsla för museets besökare. Fjärilarna hindras från att lämna området genom att ett negativt lufttryck upprätthålls i utrymmet, vilket blåser tillbaka dem från varje in- och utgångsdörr om de befinner sig för nära när dörrarna öppnas. Dessutom är ett finmaskigt filter monterat över alla tillufts- och frånluftsanslutningar.

Condair ML-systemet ger pålitlig högtrycksdimma och jämn luftfuktighetsreglering, vilket skapar den perfekta tropiska miljön för museets fjärilsvivarium.
