Hur beräknar man homogenitetsindexet?

1. Definition

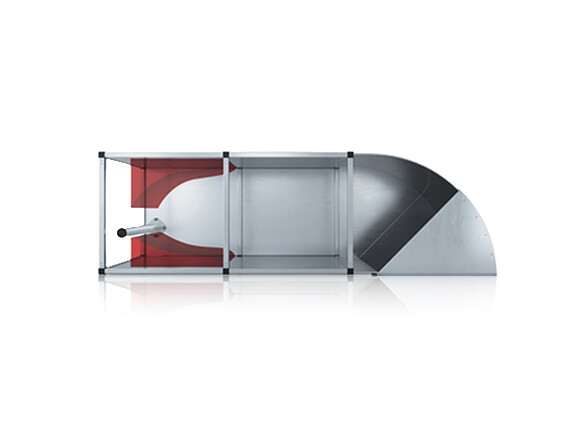

En homogen fuktfördelning är avgörande för att förhindra fuktstratifiering i efterföljande byggnadskomponenter och möjliggöra korta vätningsavstånd.

Att bedöma homogeniteten i ångtillförseln är inte svårt när man väl förstått de underliggande principerna. Ju finare ångan doseras och ju bredare den fördelas över det tillgängliga lufttvärsnittet, desto bättre blir ångtillförseln. Antalet och placeringen av ångrören, liksom typen, antalet och den rumsliga fördelningen av ångmunstyckena, spelar en avgörande roll.

Enligt VDI 6022 del 1 måste ångbefuktare drivas på ett sådant sätt att kondensation i luftkanalerna förhindras. Av denna anledning måste befuktningssektionen vara tillräckligt dimensionerad och en homogen fördelning av fukt över lufttvärsnittet måste säkerställas.

Homogenitetsindexet är mycket väl lämpat för en snabb och tydlig bedömning av den homogena ångfördelningen i ångfördelningsregister.

Luft tvärsnitt: ALuft [m²]

Ångrör: nDV [st]

Ångutlopp: nDA [en- eller dubbelsidigt]

Antal munstycken: nDÜSEN [st]

Befuktningskapacitet: mDAMPF [kg/h]

Homogenitetsindex: HINX

[dimensionslös parameter]

HINX = (A_AIR * n_DV * n_DA * n_NOZZLES) / m_STEAM

2. Exempel

En homogen fuktfördelning är avgörande för att förhindra fuktstratifiering i efterföljande komponenter och möjliggöra korta befuktningscykler.

System 1: Esco DR73-A5.10-8 (med 20 munstycken per munstycksblock och ångutlopp på båda sidor)

Ångkapacitet: 100 kg/h

Luft tvärsnitt:4 m²

Antal munstycken: 100

HINX = (4 * 5 * 2 * 100) / 100 = 40

System 2:Alternativ typ (2 munstyckslister och 90 munstycken med ångutlopp på ena sidan)

HINX = (4 * 2 * 1 * 90) / 100 = 7,2
