Hur bestämmer man fördunstningssträckan?

1. Definition

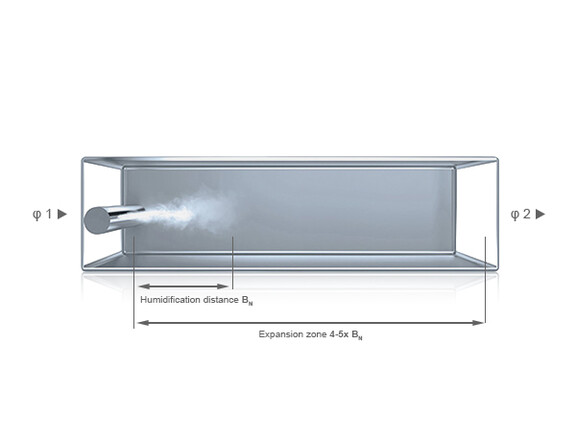

Fördunstningssträckan består av dimzonen och den efterföljande expansions- och blandningszonen. Med dimzonen avses avsnittet nedströms luftbefuktaren – från det att ångan tillförs till dess att den helt absorberats av systemluften. Därefter följer expansions- och blandningszonen. I detta avsnitt av kanalen blandas den tillförda fukten jämnt med luftflödet. Längden på den erforderliga fördunstningssträckan beror på vilken komponent som är placerad nedströms i luftflödet. Korrekt dimensionering av fördunstningssträckan är ytterst viktigt för att förhindra kondensation i luftkanalerna. Kunskap om detta är också av grundläggande betydelse för korrekt fuktighetsreglering, eftersom regleringssensorerna endast bör placeras där fuktighetsnivåerna är balanserade.

Bestämningen av fördunstningssträckan ”BN” beror på olika faktorer. Tabellen över befuktningssektioner kan användas för att enkelt bestämma befuktningssektionen ”BN”. De riktvärden som anges i tabellen avser ett tilluftstemperaturintervall på 15 °C till 30 °C.

Fördunstningssträcka för ett enkelt ångrör

Fördunstningssträcka BN i m som en funktion av inloppsfuktigheten φ1 och utloppsfuktigheten φ2:

För φ1 = 5 %r.F. gäller värdena för φ2 = 40/50/60/70/80/90 % r.F. är värdena 0,9/1,1/1,4/1,8/2,3/3,5 m.

För φ1 ≥ 10 % r.F.: 0,8/1,0/1,3/1,7/2,2/3,4 m.

För φ1 vid 20 % RH: 0,7/0,9/1,2/1,5/2,1/3,2 m.

För φ1 vid 30 % RH: 0,5/0,8/1,0/1,4/1,9/2,9 m.

För φ1 vid 40 % RH, för φ2 vid 50/60/70/80/90 % RH: 0,5/0,8/1,2/1,7/2,7 m.

För φ1 vid 50 % relativ luftfuktighet, för φ2 vid 60/70/80/90 % relativ luftfuktighet: 0,5/1,0/1,5/2,4 m.

För φ1 = 60 % relativ luftfuktighet och för φ2 = 70/80/90 % RH: 0,7/1,2/2,1 m.

För φ1 = 70 % RH och för φ2 = 80/90 % RH: 0,8/1,7 m.

φ1 = relativ luftfuktighet i tilluften före befuktning

φ2 = relativ luftfuktighet i tilluften efter ångröret

2. Befuktningens inverkan på reglernoggrannheten

Vid ång-luft-befuktning är fördunstningssträckan av särskild betydelse. Vattenångan som strömmar ut från ångrören utför kondensation först i luftströmmen och syns som dimma inom ett visst avstånd (befuktningssektionen). Därefter följer expansions- och blandningszonen, där systemluften blandas jämnt med den tillförda ångan. Denna faktor måste beaktas vid dimensioneringen av befuktningssektionerna, särskilt med avseende på hygienisk drift. För exakta regleringsresultat är en optimal fuktighetsfördelning vid sensorns installationspunkt avgörande. Fördunstningssträckan beror på olika faktorer och utgör grunden för att fastställa de erforderliga minimiavstånden till nedströms liggande systemkomponenter och sensorer.

3. Hur kan fördunstningssträckan förkortas?

Kondensation främjas i viss utsträckning av att vattenångan kommer i kontakt med den kallare systemluften. Den främsta orsaken till kondensation är dock den ogynnsamma fördelningen av ångvolymen över kanaltvärsnittet längs ett ångrör. Särskilt vid ombyggnadsprojekt finns inte de nödvändiga befuktningssträckorna tillgängliga. I sådana fall visar sig användningen av flera ångdistributionssystem ofta vara framgångsrik. Detta möjliggör en så homogen fördelning av vattenånga som möjligt över hela luftflödet med motsvarande korta befuktningssträckor. Ett värdefullt riktmärke för att bedöma ångfördelningen är homogenitetsindexet.

Fördunstningssträcka för flera ångrör

Fördunstningssträcka BN i m som en funktion av inloppsfuktigheten φ1 och utloppsfuktigheten φ2:

För φ1 ≥ 5 % RH är värdena för φ2 ≥ 40/50/60/70/80/90 % RH 0,22/0,28/0,36/0,48/0,66/1,08 m.

För φ1 = 10 % RH: 0,26/0,26/0,45/0,45/0,64/1,04 m.

För φ1 = 20 % RH: 0,16/0,22/0,30/0,41/0,58/0,96 m.

För φ1 vid 30 % RH: 0,10/0,17/0,25/0,36/0,52/0,88 m.

För φ1 = 40 % RH för φ2 = 50/60/70/80/90 % RH: 0,11/0,20/0,30/0,45/0,79 m.

För φ1 = 50 % RH för φ2 = 60/70/80/90 % RH: 0,13/0,24/0,38/0,69 m.

För φ1 = 60 % RH för φ2 = 70/80/90 % RH: 0,16/0,30/0,58 m.

För φ1 = 70 % RH för φ2 = 80/90 % RH: 0,20/0,45 m.

φ1 = relativ luftfuktighet i tilluften före befuktning

φ2 = relativ luftfuktighet i tilluften efter ångrören

För kanalbredder 600 mm förlängs fördunstningssträckan för flera ångdistributionssystem med

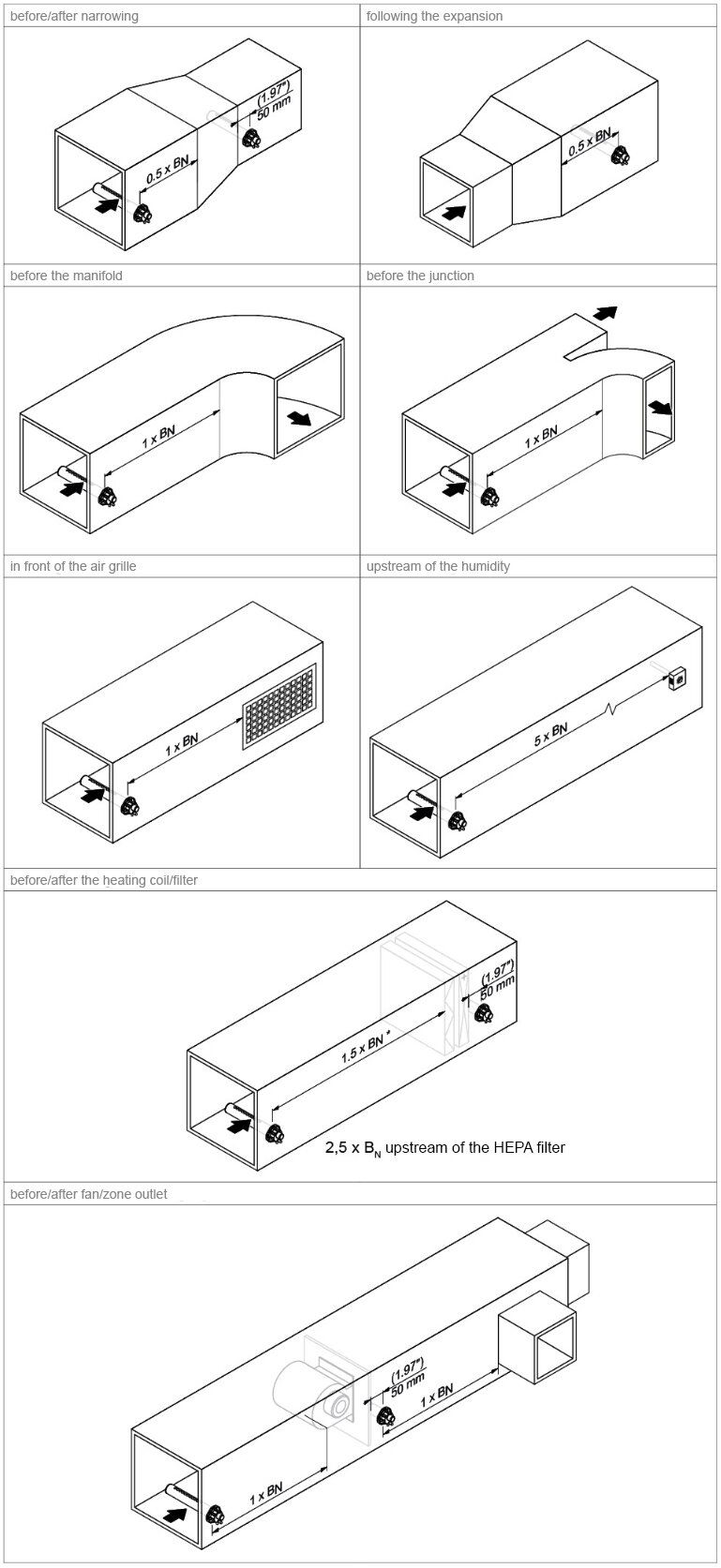

4. Minimiavstånd som ska iakttas i expansionszonen

För att säkerställa att den vattenånga som strömmar ut från ångrören inte kondenserar på nedströms liggande systemkomponenter måste dessa placeras på ett visst minimiavstånd (baserat på fördunstningssträckan ”BN”) från ångrören.
