Hur fungerar en gaseldad ångbefuktare?

En gaseldad ångbefuktare är en isotermisk ångbefuktare som använder en gasbrännare för att värma upp befuktningsvattnet istället för el.

Särskilt i industrianläggningar där ett gasnät redan finns är det oftast mer kostnadseffektivt att använda en gasdriven luftbefuktare än att driva den med el. (Beroende på aktuella gas- eller elpriser)

Så här fungerar en gaseldad ångbefuktare

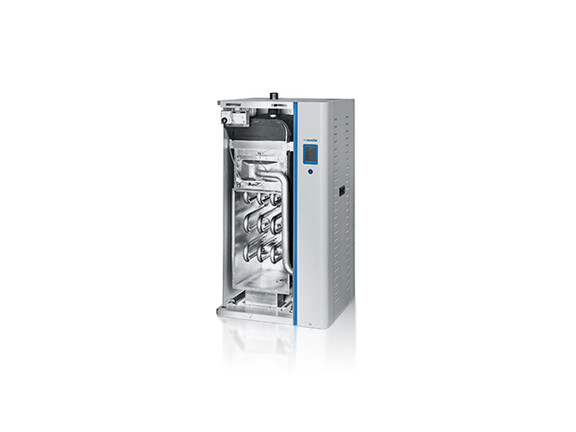

Förbränningssystemet i en gaseldad ångbefuktare bygger på en modulerande förblandad gasbrännare med forcerad dragkraft och en tryckregulator. När luftfuktighet behövs startar brännarfläkten och skapar ett undertryck vid luftintaget. Fläkten går en kort stund för att rensa systemet. Därefter aktiveras tändaren i 15 sekunder. Under denna tid utför det elektroniska tändsystemet en diagnostisk kontroll av säkerhetssystemen, vilket inkluderar testning av tryckbrytaren som övervakar undertrycket vid luftintaget. Om säkerhetssystemen fungerar korrekt öppnas gastrycksreglerventilen och gas-luftblandningen antänds av tändaren.

Gastrycksreglerventilen säkerställer ett konstant förhållande mellan luft och naturgas eller propan, oavsett fläkthastighet eller yttre miljöförhållanden. Luften och gasen blandas noggrant i fläkten och leds genom brännaröppningarna, där förbränningen äger rum.

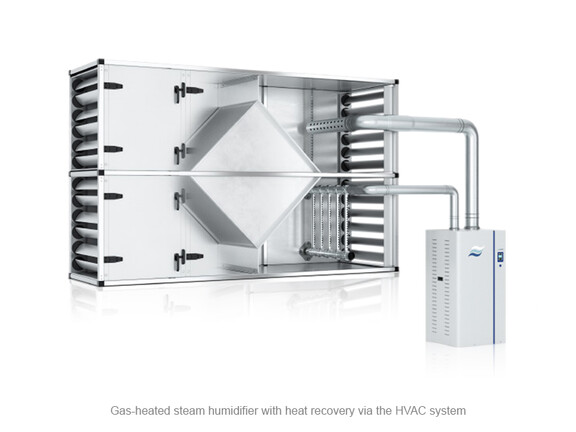

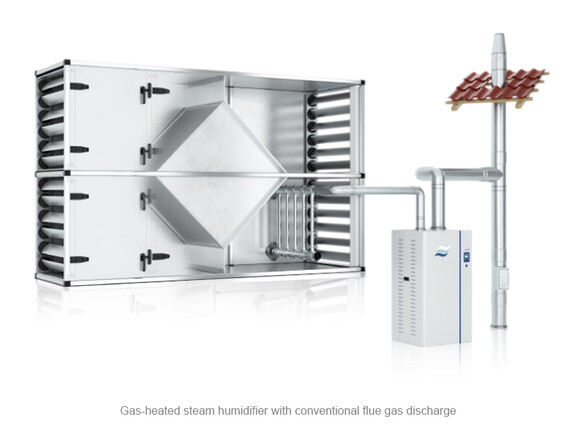

De heta förbränningsgaserna strömmar över en avledare inuti värmeväxlaren till rökgasutloppet.

Nivån i vattentanken övervakas kontinuerligt av nivåsensorn. När enheten startas för första gången kontrollerar styrsystemet nivåsensorns funktion. Under detta test fylls tanken först till nivå ”A”, töms sedan till nivå ”C” och fylls därefter på igen till nivå ”A”. Så snart nivå ”B” nås under påfyllningsprocessen och nivåsensortestet har genomförts med godkänt resultat är luftbefuktaren klar för drift. Så snart ett behov av luftfuktighet upptäcks inleds uppvärmningsprocessen och ångproduktionen startar.

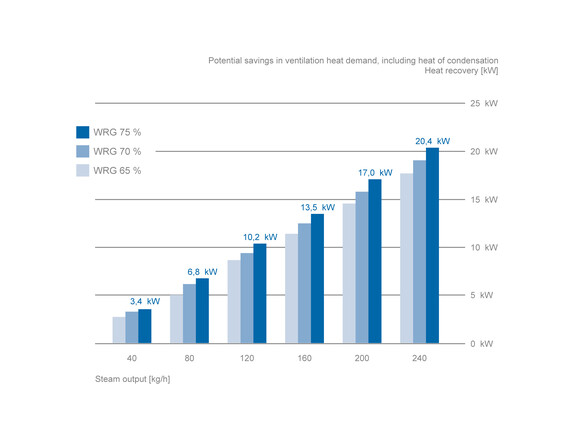

Vid en ångproduktion på 40 kg/h uppgår avgasvärmen till 4,5 kW; vid 65 % värmeåtervinning: 2,9 kW (1,5), vid 70 % värmeåtervinning: 3,2 kW (1,6), vid 75 % värmeåtervinning: 3,4 kW (1,7).

Vid 80 kg/h är avgasvärmen 9,0 kW; med 65 % värmeåtervinning: 5,8 kW (3,1), med 70 % värmeåtervinning: 6,4 kW (3,3), med 75 % värmeåtervinning: 6,8 kW (3,5).

Vid 120 kg/h är avgasvärmen 13,5 kW; med 65 % värmeåtervinning: 8,7 kW (4,6), med 70 % värmeåtervinning: 9,6 kW (4,9), med 75 % värmeåtervinning: 10,2 kW (5,2).

Vid 160 kg/h är avgasvärmen 18,0 kW; med 65 % värmeåtervinning: 11,6 kW (6,1), med 70 % värmeåtervinning: 12,8 kW (6,6), med 75 % värmeåtervinning: 13,6 kW (7,0).

Vid 200 kg/h är avgasvärmen 22,5 kW; med 65 % värmeåtervinning: 14,5 kW (7,6), med 70 % värmeåtervinning: 16,0 kW (8,2), med 75 % värmeåtervinning: 17,0 kW (8,7).

Vid 240 kg/h är avgasvärmen 27,0 kW; med 65 % värmeåtervinning: 17,4 kW (9,2), med 70 % värmeåtervinning: 19,2 kW (9,9), med 75 % värmeåtervinning: 20,4 kW (10,5).
